CAMSIZER X2+
Egenskaper
Partikkelanalysator CAMSIZER X2+
Partikkelstørrelse- og partikkelformanalyse fra 0,9 µm til 8 mm med Dynamic Image Analysis (ISO 13322-2)
- Presis analyse av brede størrelsesfordelinger
- Svært god oppløsning for smale eller multimodale størrelsesfordelinger
- Påvisning av små mengder overdimensjonerte eller underdimensjonerte partikler
- Fullt sammenlignbar med resultater fra sikteanalyse og laserdiffraksjon
- Mange evalueringsmuligheter (ulike størrelsesmodeller, et bredt utvalg formparametere, partikkelbibliotek, evaluering av enkeltbilder/«single frame evaluation», osv.)
- Svært høy reproduserbarhet
- Måletid 1–3 minutter, høy prøvekapasitet (high sample throughput)
- Modulært X-Change-system for tørr- og våtmåling
- Ultrasterke LED-lyskilder og høyoppløselige kameraer for de klareste resultatene
- Enkel betjening, tilnærmet vedlikeholdsfri
Partikkelanalysator CAMSIZER X2+
Ekstremt bredt måleområde takket være dobbel kamerateknologi
Microtracs unike dual camera technology representerer et gjennombrudd i utviklingen av Dynamic Image Analysis (DIA). Ved å benytte to kameraer med ulik forstørrelse samtidig, oppnås et ekstremt bredt dynamisk måleområde. Dette skjer uten behov for maskinvarejusteringer eller modifikasjoner – og uten å gå på kompromiss med målenøyaktigheten. Hvert kamera er optimalisert for sitt spesifikke måleområde.
ZOOM-kameraet analyserer fine partikler med svært høy presisjon, mens BASIC-kameraet registrerer større partikler med utmerket statistisk grunnlag. En spesialutviklet algoritme kombinerer dataene fra begge kameraene og leverer en nøyaktig størrelsesfordeling over et mulig måleområde på mer enn tre størrelsesordener.
Denne løsningen eliminerer en vesentlig svakhet ved mange bildanalysebaserte systemer som kun benytter ett kamera, for eksempel mikroskoper. Slike instrumenter klarer ofte ikke å rapportere fine partikler korrekt i brede størrelsesfordelinger, eller de mister de store partiklene på grunn av begrenset synsfelt.

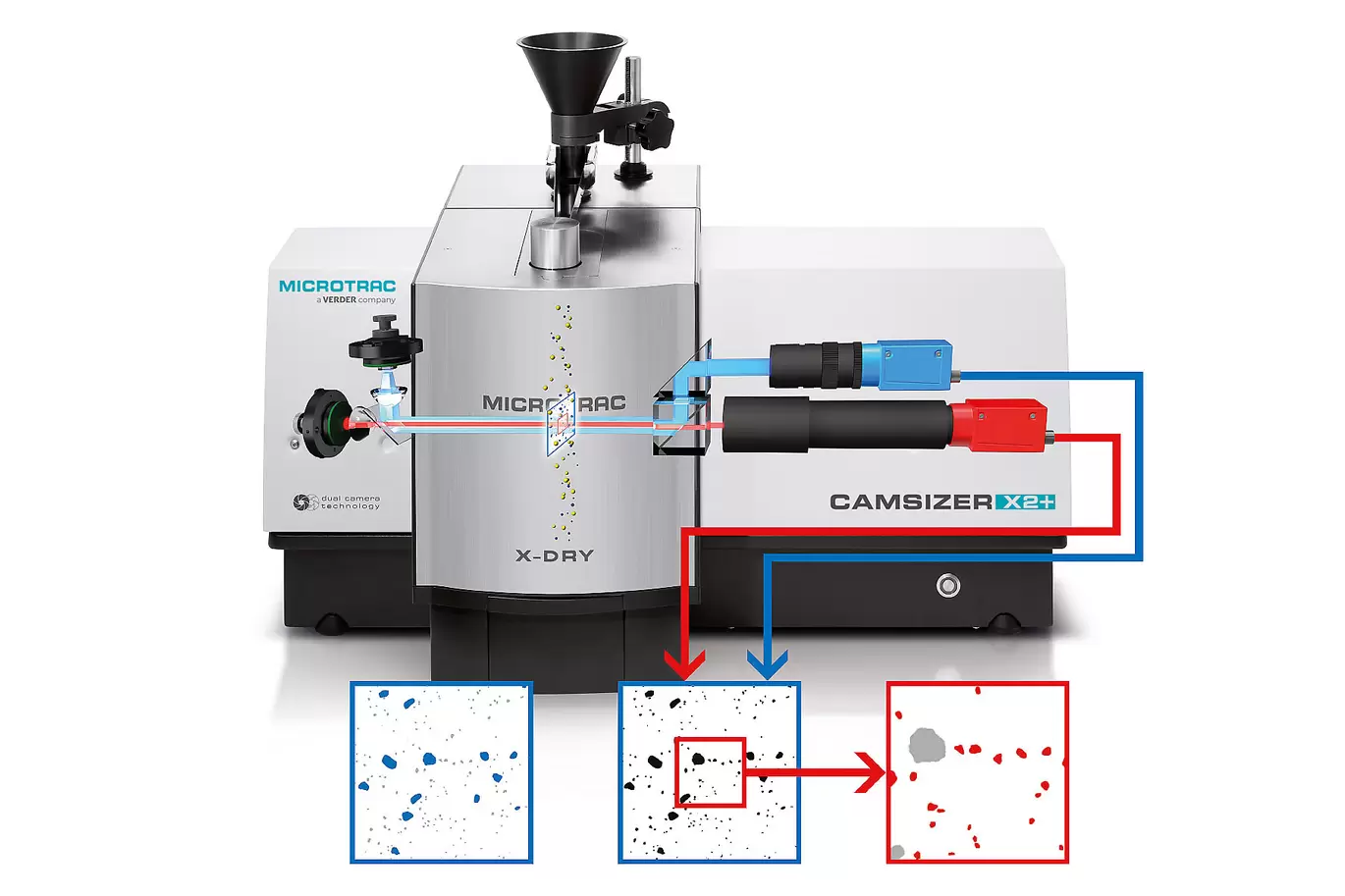

Måleprinsipp
To kameraer opererer samtidig under målingen: BASIC-kameraet (blått) analyserer de større partiklene, mens ZOOM-kameraet (rødt) fanger opp de små partiklene. Denne fremgangsmåten sikrer optimale målebetingelser for alle partikkelstørrelser i en størrelsesfordeling.
Tekniske data
| Produktspesifikasjoner | CAMSIZER X2+ |
|---|---|
| Måleprinsipp | Dynamic Image Analysis (ISO 13322-2) |
| Måleområde | 0,9 µm til 8 mm |
| Type analyse | 0,9 µm til 8 mm (lufttrykksdispergering / air pressure dispersion) 10 µm til 8 mm (gravitasjonsdispergering / gravity dispersion) 0,9 µm til 1 mm (våtdispergering / wet dispersion) |
| Måletid | Tørr- og våtanalyse |
| Antall kameraer | Ca. 1–3 minutter (avhengig av ønsket målestatistikk, inkludert analyse og dataprosessering) |
| Prøvemengde | 2 (dual camera operation) |
| Kameraytelse | < 20 mg – 500 g (avhengig av prøvetype og målemodus) |
| Bredde på analyseområde | > 420 bilder/sekund, hvert bilde > 5,0 Mpixel |
| Digital oppløsning | Ca. 350 mm² |
| Måleparametere | 0,9 µm per piksel |
| Dimensjoner (B × H × D) | Partikkelstørrelse (minste diameter, lengde, middeldiameter m.m.) Partikkelform (aspektforhold bredde/lengde, symmetri, sfærisitet, konveksitet m.m., iht. ISO 9276-6) |
| Vekt (måleenhet) | Ca. 850 × 580 × 570 mm |
| Styreenhet | Ca. 50 kg |
Dokumenter
Kortere måletid. Bedre optisk oppløsning. Flere bilder per sekund
CAMSIZER X2+ er en av de mest kraftfulle og ekstremt allsidige analysatorene for partikkelstørrelse og -form på markedet. Instrumentet har et svært bredt måleområde og kombinerer toppmoderne kamerateknologi med fleksible dispergeringsløsninger. Basert på prinsippet Dynamic Image Analysis (ISO 13322-2) leverer CAMSIZER X2+ presis informasjon om både partikkelstørrelse og partikkelform for pulver, granulater og suspensjoner, i et måleområde fra 0,9 µm til 8 mm.
CAMSIZER X2+ genererer en kontrollert partikkelstrøm som analyseres av et høyoppløselig optisk system. En ultrakraftig LED-strobelyskilde og to digitale kameraer med høy oppløsning muliggjør en bildefrekvens på over 420 bilder per sekund. Bildene evalueres i sanntid av avansert programvare. Resultatet er at CAMSIZER X2+ kan analysere bilder av hundretusener til flere millioner partikler med svært høy nøyaktighet – på bare 1 til 3 minutter.
