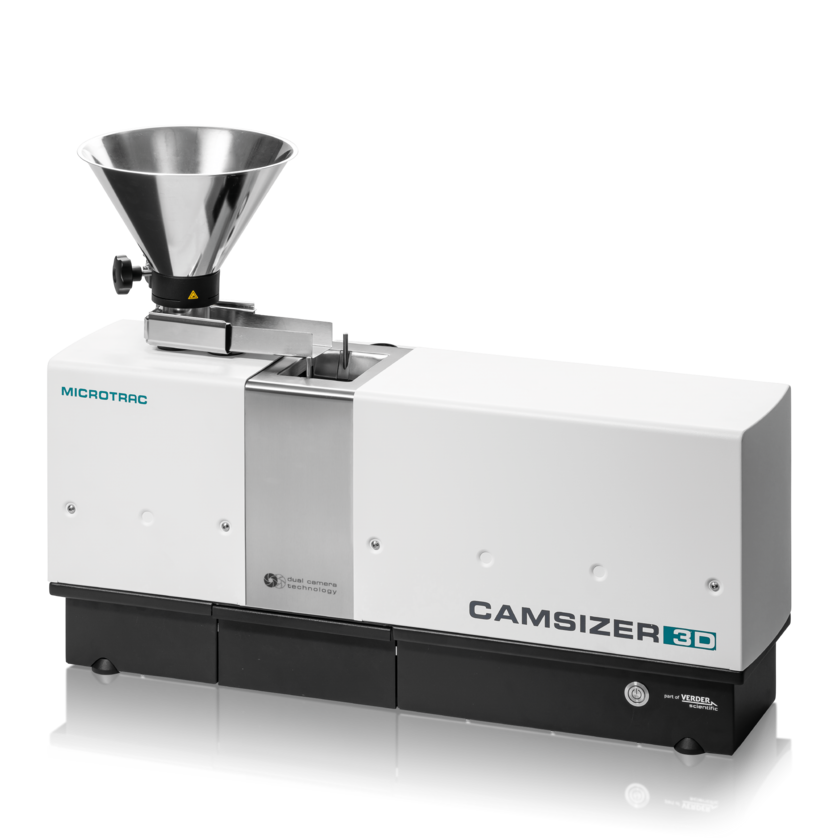

CAMSIZER 3D

CAMSIZER 3D fra Microtrac er en avansert partikkelstørrelse- og formanalysator som kombinerer fordelene med dynamisk bildeanalyse (ISO 13322-2) i et nyutviklet målesystem. Den benytter en unik 3D-partikkelsporingsteknologi som analyserer hver partikkel opptil 30 ganger fra forskjellige vinkler, noe som gir en detaljert forståelse av partikkelens tredimensjonale morfologi. Med et måleområde fra 20 µm til 30 mm og rask måletid på 2 til 5 minutter, er CAMSIZER 3D ideell for analyse av tørre, fritt flytende bulkmaterialer i både kvalitetskontroll og forskningsapplikasjoner.
Kontakt selger Bestille service
Kontaktperson(er)
Anders Pihl

Egenskaper

CAMSIZER 3D – Partikkelanalysator

CAMSIZER 3D partikkelanalysator kombinerer alle fordelene ved dynamisk bildeanalyse (ISO 13322-2) i et fullstendig redesignet målesystem og setter en ny standard for karakterisering av bulkmaterialer.

Unik 3D-analyse

  • Takket være utvidet synsfelt og lang fallhøyde analyseres hver partikkel opptil 30 ganger og i ulike orienteringer.
  • Dette gjør partikkelens faktiske tredimensjonale morfologi tilgjengelig for analyse.
  • Evaluering av «3D-spor» (3D tracks) gir en langt mer presis og meningsfull formanalyse enn tradisjonelle metoder.

Dokumentert 2-kamerasystem

  • Ny ZOOM-kamera (9 MP) for svært nøyaktig analyse av fine partikler.
  • Kombinert med BASIC-kamera (5 MP) gir dette et bredt måleområde fra 20 µm til 30 mm.

Typiske bruksområder

CAMSIZER 3D er et førstevalg for analyse av tørre, frittflytende bulkmaterialer – både i kvalitetskontroll og for forskningsapplikasjoner.

3D slår 2D: Nye muligheter innen formanalyse

Tradisjonell 2D-analyse registrerer kun ett bilde per partikkel i tilfeldig orientering. Selv om partikkelen måles flere ganger ved høy opptakshastighet, finnes det ingen «kobling» mellom bildene. Hvert bilde behandles som en ny og uavhengig måling.

Dette betyr at partikkelens faktiske lengde, bredde og tykkelse ikke måles direkte. I stedet blir den målte «lengden» i 2D en blanding av reell 3D-lengde og 3D-bredde, mens den målte «bredden» blir en kombinasjon av 3D-bredde og 3D-tykkelse. Kun dersom partiklene kan mekanisk orienteres korrekt, kan 2D-metoden gi meningsfulle resultater – noe som historisk kun har vært mulig for enkelte spesifikke former, som for eksempel sylindere.

Måling i 2D-modus

  • Partikkelstørrelse og -form måles i tilfeldig orientering
  • Egnet for uregelmessig form og naturprodukter
  • Resultater kompatible med tradisjonell sikteanalyse

Måling i 3D-modus

  • Separat fordeling av lengde, bredde og tykkelse
  • Meget god deteksjon av defekte eller avvikende partikler
  • Mer presis volumberegning



Particle Size and Shape Analyzer – CAMSIZER 3D

Den mest avanserte dynamiske bildeanalysen

  • Patentert 3D-analyse med «Particle Tracking» (partikkelsporing)
  • Opptil 30 bilder av hver enkelt partikkel
  • Analyse av partikkelstørrelse og form fra 20 µm til 30 mm uten behov for maskinvarejustering
  • Kort måletid på 2–5 minutter
  • Høy prøvekapasitet
  • 100 % deteksjon av overdimensjonerte partikler
  • Utmerket samsvar med tradisjonell sikteanalyse
  • Meget høy reproduserbarhet
  • Evaluering av over 250 bilder per sekund i sanntid (3D-modus)
  • Kraftig LED-lyskilde med lang levetid
  • Vedlikeholdsfri drift



Tekniske data

Produktspesifikasjoner CAMSIZER 3D Particle Analysis System 220V-240V, 60Hz
Måleprinsipp 2D og 3D dynamisk bildeanalyse iht. ISO 13322-2
Måleområde Anbefalt område 20 µm til 30 mm (uten maskinvarejustering)
Parameter(e) Partikkelstørrelse, form, volum, tetthet, transparens og antall
Kamera Dual Camera Technology, 9 MP + 5 MP; opptil 250 bilder per sekund
Måletid ca. 2–5 min (avhenger av ønsket målestatistikk)
Programvare Microtrac DIMENSIONS
Dimensjoner 850 × 650 × 350 mm
Vekt ca. 40 kg
CE-sertifisert Ja
Trykklufttilførsel 6 til 8 bar
Trykkluftforbruk maks. 10 l/min
Dimensjoner ca. 1450 × 900 × 490 mm
Vekt ca. 60 kg
Prøvemating 14 prøver kan plasseres samtidig på transportbåndet (opsjon opptil 40 prøver); kontinuerlig og ubemannet drift mulig; prøvemating via elektropneumatisk robotarm; nødstoppsknapp

Dokumenter

brochure_mrb_camsizer-3d_en.pdf

3D Particle Tracking Technology

CAMSIZER 3D bruker en vibrerende mateskinne, LED-strobebelysning, høyhastighetskameraer og avansert programvare for å analysere partikler i fritt fall. Hver partikkel spores individuelt når den passerer målesonen, og det tas opptil 250 bilder per sekund.

Systemet registrerer flere bilder av samme partikkel – opptil 30 per partikkel – og måler lengde, bredde, tykkelse, omkrets, areal og ulike formparametere. Dette danner et «partikkelspor», en bildesekvens i ulike orienteringer.

Basert på disse dataene beregnes nøyaktige partikkelfordelinger, og filtreringsfunksjoner gjør det mulig å isolere spesifikke partikkelgrupper for mer målrettet analyse.
