Din guide til pipetteringsroboter til laboratorieautomatisering Vi hjelper deg å finne løsningen som passer ditt laboratorium

Hvorfor automatisere væskehåndtering?

Hva bør du vurdere før du velger pipetteringsrobot?

Valget styres i første rekke av tre faktorer: gjennomstrømning, volumkrav og grad av automatisering. Deretter kommer benkeflate, integrasjonsbehov og regulatoriske rammer. Punktene under er de vi går gjennom i alle behovsanalyser. Svarer du på dem, er du langt på vei.

Hva tilbyr NMAS innen pipetteringsroboter?

Vi leverer pipetteringsroboter fra Beckman Coulter, en av de ledende produsentene innen laboratorieautomatisering. Sortimentet dekker to teknologifamilier: spissbasert væskehåndtering (Biomek i-serien) og kontaktfri akustisk dispensering (ECHO). Tabellen under gir en praktisk oversikt.

Biomek i3 er inngangen for laboratorier som vil starte automatiseringen uten å investere i stor infrastruktur. Standard fiksert 8-kanals pipettearm, enkelt oppsett og støtte for de vanligste PCR-, ekstraksjons- og fortynningsprotokoller. Kan benyttes til normalisering med små prøveserier eller NGS for mindre oppsett. Biomek i3 støtter arbeidsflyt i 96-format, og du velger selv antall prøver fra 1 til 96.

Biomek i5 er det mest populære valget fra Beckman i norske laboratorier, med enten Span-8 eller multikanalskonfigurasjon som dekker 96- og 384-brønnsplater og et bredt spekter av molekylærbiologiske arbeidsflyter. Volumområdet er 0,5–1 000 µl med multikanalshodet og 0,5–5 000 µl med Span-8.

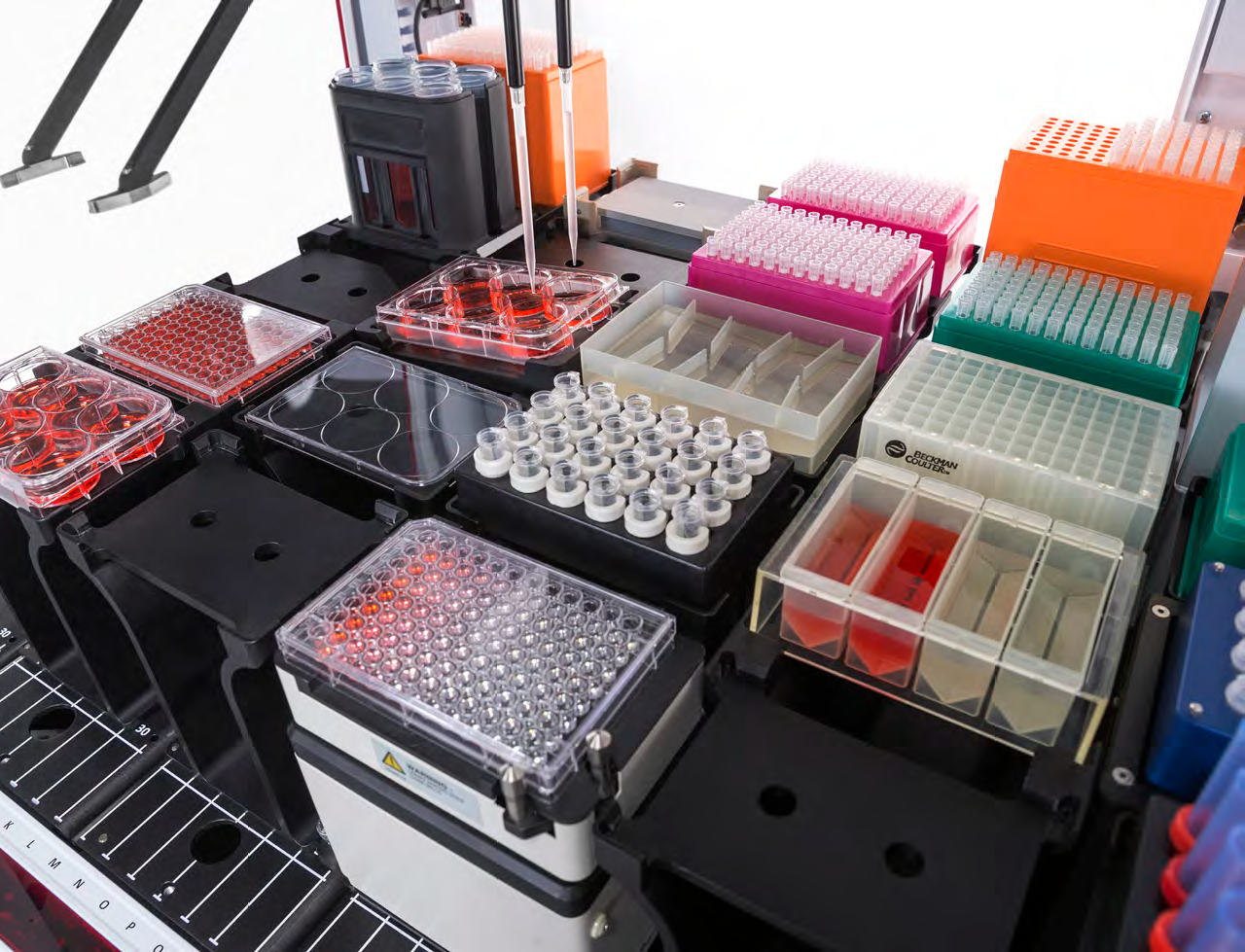

Biomek i7 er løsningen for laboratorier med høy gjennomstrømning og komplekse arbeidsflyter. Med 45 labbvareposisjoner på dekk og Span-8 + multikanalkonfigurasjon er Biomek i7 Dual Hybrid en arbeidshest for laboratorier med høyt volum. Instrumentet kan integreres mot tredjepartsutstyr og kjøre fullstendig walkaway-automatisering.

ECHO Acoustic overfører nanolitervolumer ved hjelp av akustisk energi, uten pipettespisser og uten kontaminasjonsrisiko. Det er riktig valg når hvert nanoliter koster, eller når miniatyrisering av qPCR er et mål. Instrumentet kan lage komplekse blandingsmatriser som er nødvendig for screeninganalyser. Ta gjerne kontakt med vår produktspesialist på magnus.rein@nmas.no for å høre mer om bruksområdene til ECHO.

Hvordan ser en typisk arbeidsflyt ut med Biomek?

Biomek i-serien passer inn i eksisterende laboratorieoppsett og kan konfigureres for alt fra ett enkelt pipetteringstrinn til fullstendig automatiserte ende-til-ende-protokoller. Laboratoriet kan starte avgrenset og utvide i eget tempo. Programvaren er intuitiv, og det kreves ingen programmeringskunnskap for å lage egne metoder på Biomek i-serien.

1. Prøvematerialer og væsketyper. Biomek i-serien håndterer et bredt spekter av prøvetyper i rørformater eller 96- og 384-brønnsformat, blant annet nasofarynks, sputum, BAL/BAS, blod, serum, avføring, vev og kulturer. Væsketyper som H₂O, DMSO, etanol, metanol og PCR-miks kommer forhåndsinstallert på plattformen og kan konfigureres etter behov.
2. Normalisering og fortynning. Roboten beregner antall spisser og buffervolumer basert på antall prøver som skal prosesseres, og veileder brukeren i klargjøring av plattformen. Dette eliminerer manuell utregning og pipetteringsfeil, og reduserer plastforbruk.
3. Reagens- og mastermix-tilsetning. Presist volum tilsettes i hver brønn. Biomek i5 og Biomek i7 støtter Span-8 for individuell brønnadressering og multikanalshodet for parallell dispensering.
4. Integrasjon med nedstrømsinstrumenter. Biomek i-serien kan kobles direkte til en rekke tredjepartsprodukter: termosykler, sentrifuge, plate-sealer, inkubator og plateavlesere.
5. Loggføring og LIMS-eksport. Alle trinn registreres automatisk. Protokoll, volumer og operatøridentitet eksporteres til LIMS for full klarhet ved revisjon, uten manuell dokumentasjon i etterkant.

Mange laboratorier oppdager at automatisering betaler seg igjen på 12–18 måneder, regnet i spart tid, redusert feilrate og lavere forbruk av dyre reagenser. For laboratorier med høyt prøvevolum kan nedgangen i feilkostnad alene forsvare investeringen.

Spissbasert eller akustisk dispensering, hva er forskjellen?

De to teknologiene løser ulike behov. Spissbasert teknologi (Biomek i-serien) er den mest utbredte løsningen for laboratorier som arbeider i mikroliterskala og trenger bred protokollstøtte og enkel validering. Akustisk teknologi (ECHO) er riktig valg for laboratorier som driver forskningsbasert arbeid. Instrumentet egner seg for ekspresjonsanalyse, komplekse blandingsmatriser (dose-respons), miniatyriseringsprotokoller, cherry picking og store formater som 384- og 1 536-brønnsplater til PCR. Uten pipettespisser og med mulighet for miniatyrisering gir ECHO innsparing på kostbar plast og reagenser, og blir dermed miljøvennlig i bruk.

Spissbasert (Biomek i-serien): 1–1 000 µl, opptil 5 000 µl med Span-8

Bruker engangsspisser som aspirerer og dispenserer med høy presisjon. Støtter 96-, 384- og 1 536-brønnsplater, og det finnes mange ferdige protokoller som kan lastes ned gratis. Instrumentet er enkelt å validere mot GMP/GLP-krav. Biomek i7 Dual Hybrid gir den mest fleksible plattformen med både multikanalshodet og 8 individuelle pipettekanaler. Den håndterer én og én brønn, eller større formater samtidig, og begge pipettearmene kan arbeide uavhengig av hverandre for simultan pipettering.

Akustisk (ECHO-serien): fra 2,5 nl til 5 µl per overføring

Overfører væskedråper ved hjelp av lydbølger, uten fysisk kontakt, uten pipettespisser og uten kontaminasjonsrisiko. Det gjør ECHO ideell for verdifullt prøvemateriale, miniatyrisert qPCR fra 2–5 µl og analyser der spisskostnaden er et budsjettspørsmål. Nanoliterpresisjon uten carry-over er vanskelig å oppnå med spissbaserte systemer. ECHO er unik i markedet med sitt bruksområde: andre instrumenter som tilbyr pipettering i nanoliterskala er ofte kun til dispensering, mens ECHO gir flere bruksområder som miniatyrisering, komplekse matriser og ekspresjonsanalyser.

Hvilken pipetteringsrobot passer ditt laboratorium?

De tre hovedfaktorene gjennomstrømning, arbeidsflyt og volumbehov avgjør hvilken løsning som er riktig. Tabellen under gir en praktisk oversikt basert på situasjonene vi møter oftest hos norske laboratorier.

Implementering og støtte fra NMAS

En pipetteringsrobot er ikke en hyllevare. Oppsett, protokollvalidering og opplæring avgjør om investeringen gir gevinsten du forventer. Vi bistår gjennom hele prosessen: fra behovsanalyse og valg av system til installasjon, protokollutvikling og opplæring av personalet.

Produktspesialistene våre kjenner Beckman Coulter-plattformen inngående og hjelper deg å tilpasse arbeidsflyter til ditt laboratorieoppsett, enten det er et enkelt PCR-oppsett eller en fullstendig NGS-pipeline. Vi tilbyr serviceavtaler med jevnlig kalibrering og vedlikehold for hele porteføljen i hele Norge.

Kundecase: SINTEF, automatisert medikamentscreening for persontilpasset kreftbehandling

Vanlige spørsmål om pipetteringsroboter

Hva er en pipetteringsrobot, og hvordan fungerer den?+

En pipetteringsrobot er et automatisert instrument som håndterer væsker i mikro- eller nanoliterskala uten manuell inngripen. Spissbaserte systemer bruker engangsspisser for å aspirere og dispensere; akustiske systemer overfører dråper med lydbølger uten fysisk kontakt. Begge styres av protokollprogramvare som loggfører alle trinn automatisk.

Hvilken Biomek passer for et laboratorium med lavt prøvevolum?+

For lavt til middels volum passer Biomek i3, en kompakt bordrobot med fiksert 8-kanals pipettearm og volumområde 1–1 000 µl. Den dekker PCR-oppsett, normalisering og fortynningsserier i 96-format uten avansert programmering. Ved middels til høyt volum er Biomek i5 et bedre valg, og for høy gjennomstrømning med komplekse arbeidsflyter Biomek i7.

Når er ECHO Acoustic et bedre valg enn Biomek?+

ECHO er riktig valg for volumer fra 2,5 nl opp til 5 µl, verdifullt prøvemateriale der hvert nanoliter teller, reagensmatriser eller miniatyrisering av qPCR til 2–5 µl. Kontaktfri overføring eliminerer spissforbruk og kontaminasjonsrisiko. For standardarbeid i mikroliterskala med bredt protokollbehov er Biomek i-serien mer fleksibel og enklere å validere.

Kan en pipetteringsrobot fra Beckman Coulter integreres med eksisterende lab-utstyr?+

Ja. Biomek i-serien kan kobles til et stort utvalg tredjepartsinstrumenter, blant annet termosykler, sentrifuge, plate-sealer, inkubator og plateavlesere, og kjøre fullstendig walkaway-automatisering.

Støtter Biomek GMP- og GLP-krav med sporbarhet?+

Ja. Biomek i-serien loggfører protokollversjon, volumer, tidspunkt og operatøridentitet automatisk, med eksport til LIMS. Systemet kan leveres med IQ/OQ-validering for laboratorier under GMP, GLP eller akkreditert etter ISO 15189. Validering og dokumentasjon er del av NMAS sin implementeringsbistand.

Hvor mye reduserer en pipetteringsrobot pipetteringsfeil?+

Automatisert pipettering fjerner dag-til-dag- og operatør-til-operatør-variasjonen som er hovedkilden til feil ved manuell pipettering, der variasjonskoeffisienten (CV) kan nå 6–12 % for de minste volumene. Roboten utfører identiske bevegelser med identiske volumer uavhengig av antall repetisjoner, noe som er avgjørende for NGS, ELISA og klinisk diagnostikk.

Hva er typisk tilbakebetalingstid for en pipetteringsrobot?+

Mange laboratorier opplever tilbakebetaling på 12–18 måneder, regnet i spart analytikertid, redusert feilrate og lavere reagensforbruk. Konkret kalkyle avhenger av dagens prøvevolum, feilrate og reagenskostnader.

Tilbyr NMAS opplæring og protokollutvikling?+

Ja. NMAS tilbyr demonstrasjoner, prototyping av protokoller og teknisk opplæring som del av implementeringen, samt serviceavtaler med jevnlig kalibrering og vedlikehold for Beckman Coulter-porteføljen i hele Norge. Ta kontakt for å avtale en produktpresentasjon eller diskutere konkrete protokollbehov.
