Laboratoriemøllers rolle i batteriforskning, produksjon, kvalitetskontroll og resirkulering Batteriteknologi

Fra tidlig forskning til produksjon, kvalitetssikring og resirkuleringsprosesser er RETSCHs laboratoriekverner avgjørende i alle stadier av verdikjeden for batteriproduksjon. Kulemøller spiller en sentral rolle i batteriforskning og -utvikling og bidrar betydelig til innovasjonen av nye materialsystemer for batterier.

Batteriproduksjon, kvalitets kontroll og resirkulering.

Gigafabrikker, resirkuleringsanlegg og testlaboratorier benytter RETSCHs kverner for homogenisering av batterikomponenter og -materialer, som forberedelse til omfattende kvalitetsanalyser. RETSCH tilbyr løsninger som inkluderer grovknusing, finmaling, prøveoppdeling og partikkelstørrelsesanalyse gjennom sikting.

Denne artikkelen gir en oversikt over hvilke produkter fra Retsch som er anbefalt til forskjellige applikasjoner innen batteriproduksjon, kvalitetskontroll og resirkulering.

last ned:

White paper Battery technololgy    Applikasjonsbrosjyre Battery technology

Partikkelstørrelsesreduksjon av batterimaterialer

Partikkelstørrelse og partikkelfordeling i aktive materialer er avgjørende for batteriets totale ytelse, som kapasitet, effekttetthet, ladekapasitet, energitetthet, levetidsstabilitet og sikkerhet. RETSCHs laboratoriekverner brukes til å redusere partikkelstørrelsen på råmaterialer som nikkel, mangan, kobolt, litiumholdige materialer eller grafitt, samt til deagglomerering av aktive elektrodematerialer.

Partikkelstørrelsesreduksjon av silisium Volumbasert partikkelfordeling av opprinnelig prøve og etter 60 minutter med maling i High-Energy Ball Mill Emax og Mixer Mill MM 500 nano.

Partikkelstørrelsesreduksjon av LPS under kontrollert atmosfære og temperatur Sulfidisk fast elektrolytt (LPS) sammen med kuler i et 125 ml beholder med skrulokk med MM 500 control, åpnet i en hanskeboks.



Partikkelstørrelsesreduksjon av grafitt ved våtmaling Glass fylt med grafittprøve for kolloidal maling i MM 500 nano ved bruk av isopropanol.



Blanding og coating av batterimaterialer

Batteriproduksjon innebærer en rekke prosesser for blanding og coating. Ulike typer utstyr, som rørere og vortex-miksere, brukes typisk til blanding, men kulemøller kan også være egnet, spesielt i forskningsmiljøer. Den kontinuerlige bevegelsen av prøvemateriale i en kulemølle, uavhengig av energinivå eller bruk av kuler, gir utmerkede resultater for blanding og coating.

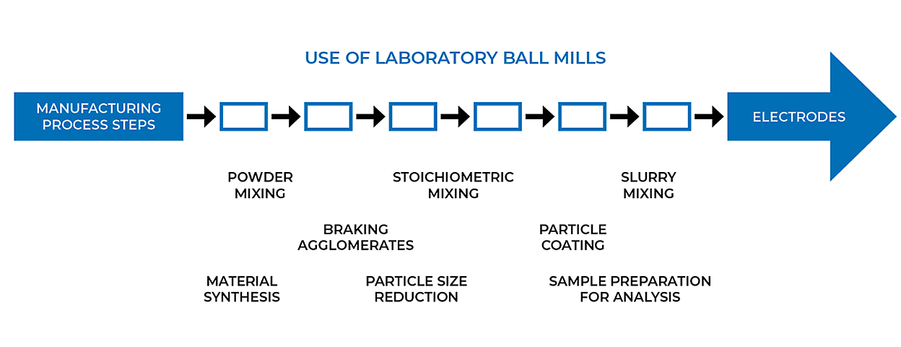

prosessflyt skjema viser individuelle steg i elektrodeproduksjon, inkludert blanding og coating applikasjoner

Blanding

Kulemøller egner seg både for våtblanding av slurryer og tørrblanding av bulkprodukter. Et eksempel på en tørrblandeprosess er produksjonen av aktive katodematerialer, som krever presis stokiometrisk blanding av tørre ingredienser. Våtblandeprosesser, som produksjon av elektrode-slurry, krever undersøkelser av faktorer som materialkomposisjon, blandeintensitet, temperaturvariasjoner, viskositetsendringer og rekkefølgen av kjemikalietilsetning til slurryen.

RETSCHs mixer mills gir full kontroll over parametere som energiinngang, tid og temperatur. De tilbyr også et utvalg av beholder-materialer og størrelser, muligheten til å operere under inerte forhold og kapasitet til å behandle flere prøver samtidig.

Coating

Coatingprosessen i kulemøller bygger på to prinsipper: å oppnå en homogen blanding av to materialer og mekanisk belegge partikler. Dette oppnås ved å generere støteffekter som fremmer adhesjon av coatingmaterialet til partiklenes overflate.

Både våte og tørre coatingmetoder brukes for å forbedre ytelsen til batterielektroder. For eksempel, i litium-ion-batterier kan silisiumpartikler få en polymercoating for å forbedre syklusstabiliteten, eller LNMO-partikler kan bli innkapslet i et keramisk lag for å øke ladehastigheten. Når det gjelder sink-luft-batterier, blir anodepartikler belagt med berylliumglass for å forbedre oppladbarheten.

RETSCHs kulemøller skiller seg ut fra andre coatingteknologier ved å tilby en enkel, kostnadseffektiv og lett skalerbar løsning.

Syntese av nye batterimaterialer

Mekanokjemisk syntese har blitt populært innen batteriteknologi, der det brukes til å produsere innovative elektrolytter, separatorer eller flerfasekompositter med høy renhet, eller for å optimalisere deres mikrostruktur. Dette kan inkludere syntese av nye solide elektrolytter gjennom en løsemiddelfri prosess eller forbedring av deres ytelse og stabilitet.

Prosesskontroll med GrindControl

Overvåking av temperatur og trykk er avgjørende i utviklingen av batterimaterialer for å sikre optimale forhold og bevare materialets integritet. Disse parameterne påvirker de fysiske og kjemiske egenskapene til materialene og har direkte innvirkning på ytelsen. Nøyaktig kontroll av disse forholdene er essensiell for å oppnå konsistente resultater og muliggjøre vellykket skalering av produksjonsprosesser. Spesielle lokk er tilgjengelige for måling av temperatur og trykk inne i beholderen. Les mer om GrindControl på Retsch sine nettsider

RAMAN-spektroskopi med mikromøller

Mikromøller er spesielt godt egnet for in-situ RAMAN-spektroskopi, som muliggjør detaljerte studier av mekanokjemisk reaksjonskinetikk. MM 400 er utstyrt med en avtagbar bunnplate med to åpninger, hvor RAMAN-spektrometeret kan rettes mot bunnen av de transparente PMMA-beholderen. Møllen tilbyr prosesseringstider på opptil 99 timer. Les mer om MM400

Arbeid under inerte atmosfærer

Den vanlige prosessen for håndtering av atmosfærefølsomme materialer er å fylle og åpne beholderne i en hanskeboks. Lokk med lufttilførsel kan også brukes for å kontrollere eller endre atmosfæren i den lukkede beholderen. Det er også mulig å plassere en komplett kulemølle inne i en hanskeboks. Les mer om vårt utvalg av kverner og møller, til hanskeboks kan følgende modeller anbefales PM100, PM200, PM300 -  avhengig av applikasjon og volum.

Lær mer om mekanokjemi applikasjoner med Retsch kulemøller på Retsch.com

Batterigjenvinning i laboratorieskala

  1. Kutting
    Ved gjenvinning er kutting av komplette eller demonterte batterier et av de første stegene. I forskningsprosesser for å utvikle nye gjenvinningsmetoder utføres kutting i liten skala ved bruk av RETSCH kuttemøller.

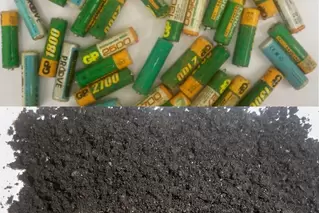

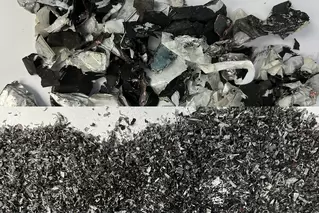

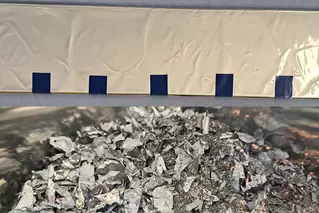

Bildene viser fra venstre: round cells, pouch cells og Lightweight or heavy freaction

  1. Fraksjonering med siktemaskiner

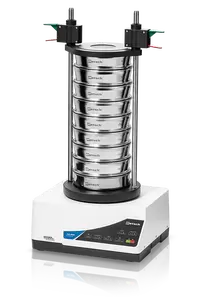

    Siktemaskiner som RETSCHs AS 200-serie er egnet for separasjon av ulike materialfraksjoner, for eksempel svart masse, polymere og metalliske deler.
    Les mer om siktemaskiner
  1. Prøveforberedelse av gjenvinningsfraksjoner
    Både i forskningsprosjekter og etablerte storskala gjenvinningsoperasjoner er det essensielt å analysere den kjemiske sammensetningen av gjenvinningsfraksjoner. På grunn av den ujevne naturen til disse materialene krever de mekanisk bearbeiding og pulverisering til fine pulver for nøyaktig analyse. Spesielt må polymerfraksjoner males for å muliggjøre mikrobølgefordøyelse og ICP-MS-analyse, som gjør det mulig å kvantifisere restmetaller som litium, kobolt, nikkel og mangan. I tillegg påvirkes markedsverdien til svart masse av konsentrasjonen av verdifulle metaller, som litium og kobolt. For å sikre pålitelig prøveforberedelse tilbyr RETSCH et omfattende utvalg av møller som egner seg for både forkutting og finmaling.

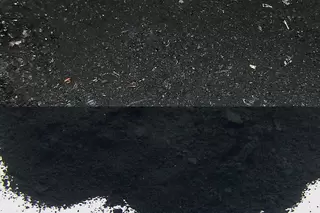

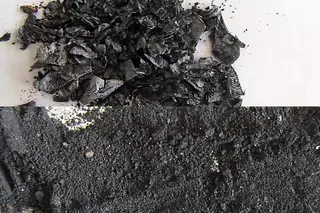

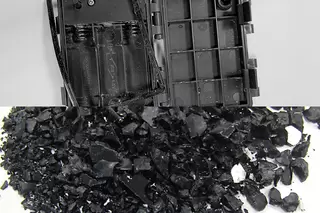

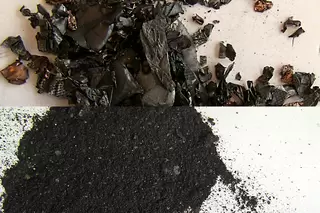

Bildene viser fra venstre; Housing parts-SM300(60mm/<4mm), Polimeric Foil-Cryomill (10mm/<800 µm), Metal foil-MM500 Control (15 mm / <800 µm) og Black mass-MM400 (2 mm / <300 µm)

Prøvepreparering av batterier for analyse

Vanligvis krever analytisk karakterisering av materialer kun en liten mengde, fra noen få gram til milligram. Uten riktig prøvepreparering vil analysen mangle betydning. For å sikre pålitelige resultater må prøven være virkelig representativ, noe som betyr at sammensetningen skal reflektere det opprinnelige materialet fullt ut. Dette krever grundig mekanisk homogenisering for å eliminere ujevnheter gjennom maling og blanding før prøvetaking. I tillegg er det avgjørende å unngå å tilføre forurensninger til materialet under prøveprepareringen, da dette kan føre til falske resultatene.

Prøvepreparering for røntgenteknikker

Røntgenfluorescensspektroskopi (XRF) og røntgendiffraksjon (XRD) er mye brukte analyseteknikker innen batteriteknologi og anvendes gjennom hele batteriets livssyklus – fra mineraler til aktive batterimaterialer og nedbrytningsprodukter. Disse metodene er avgjørende for å vurdere kjemisk sammensetning og strukturelle egenskaper av materialer, inkludert identifikasjon og kvantifisering av ulike elementer og forbindelser, som:

  • Nikkelinnhold i laterittmalm
  • Forurensninger som jern i silisiumråmateriale
  • Grader av grafittisering
  • Edelmetallrester i den resirkulerte polymerfraksjonen

RETSCH tilbyr et perfekt tilpasset produktutvalg for prøvepreparering til XRF-spektroskopi og XRD.

For XRF-spektroskopi må prøver vanligvis males til partikkelstørrelser <100 µm. Kjeftknusere og prøvedelere brukes til den innledende knusingen, etterfulgt av finmaling i en kulemølle eller skivemølle. Til slutt presses en pellet for å produsere en kompakt prøve med høy elementkonsentrasjon og en jevn overflate, noe som sikrer optimal røntgendetektering.

Bildene viser magnesiumoksid-prøver før og etter kverning med PM100. For XRF analyse blir prøven presset til en pellet.

For XRD brukes en mer skånsom male metode og enda finere partikkelstørrelse er påkrevet for å bevare prøvens krystall struktur. XRD-McCrone mølle er ideel for slike applikasjoner.

Bildene visre:Kobbermalmprøve i sin opprinnelige tilstand (venstre), forknust i en kjeftknuser (midten) og klargjort med XRD-Mill McCrone for analyse av molekylstrukturen ved røntgendiffraksjon.

Utforsk den interaktive temaplakat med korte videoer om prøveforberedelse for XRF/XRD på Retsch.com

Prøvepreparering av batterimaterialer med metallkomponenter

Materialanalyse av anoder og katoder er et grunnleggende element i kvalitetskontroll og forskning. Å forstå sammensetning, struktur og egenskaper til disse nøkkelkomponentene er avgjørende for å optimalisere batteriets ytelse, kapasitet og levetid.

I et litium-ion-batteri består en elektrode av et belegg av aktivt materiale (metalloksid eller karbonbasert forbindelse) på en strømleder (aluminium eller kobber). På grunn av metallkomponenten kan knusing av elektroder være utfordrende. Lignende materialblandinger av elektrodepulver og metallkomponenter finnes i gjenvinningsprosesser. Store prøver kan pulveriseres ved hjelp av en kuttemøller. For finmaling kan kulemøller være et alternativ. Det må imidlertid tas i betraktning at kulemøller ikke knuser, men har en tendens til å flate ut metallpartikler. Pulver som inneholder metallpartikler kan imidlertid pulveriseres til en viss grad, spesielt når kryogen maling brukes.

Prøveforberedelse av polymere materialer

Polymerer som brukes i batterikomponenter har spesifikke krav til mekanisk og termisk motstand. Analyse av deres kjemiske sammensetning er derfor avgjørende for å forstå deres begrensninger og for å formulere riktig sammensetning. Skjærekverner brukes til innledende knusing av makroskopiske polymerdeler, som typisk etterfølges av pulverisering i en kulemølle. I begge tilfeller kan det være nødvendig å gjøre prøven sprø ved hjelp av flytende nitrogen for å sikre effektiv pulverisering.

CryoKit muliggjør manuell frysing før bruk av kulemølle. I tillegg tilbyr RETSCH møller utstyrt med et integrert kjølesystem, som CryoMill og Mixer Mill MM500 control. Disse laboratoriekulemøllene er spesialutviklet for maling av elastiske materialer under kryogene forhold. Under denne prosessen blir prøven avkjølt til ekstremt lave temperaturer, samtidig som møllen aktivt holder beholderen på en konstant temperatur på -196°C, noe som sikrer effektiv og grundig maling.

Skjermbilde 2025-01-16 143216.jpgSkjermbilde 2025-01-16 143158.jpgSkjermbilde 2025-01-16 143125.jpg

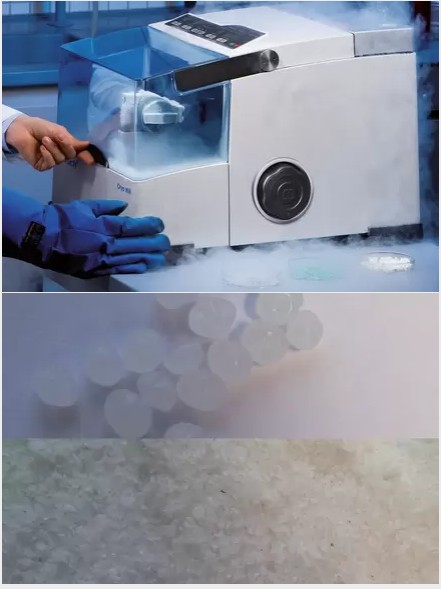

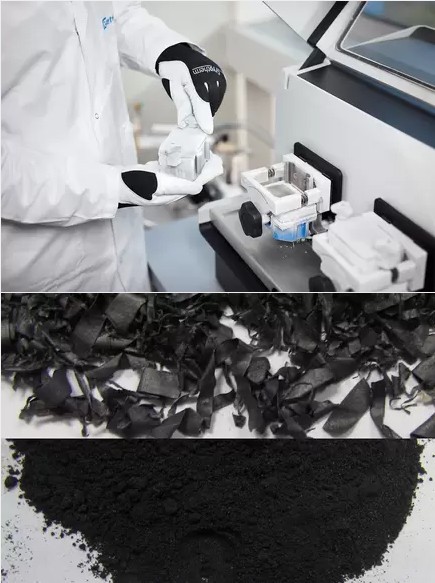

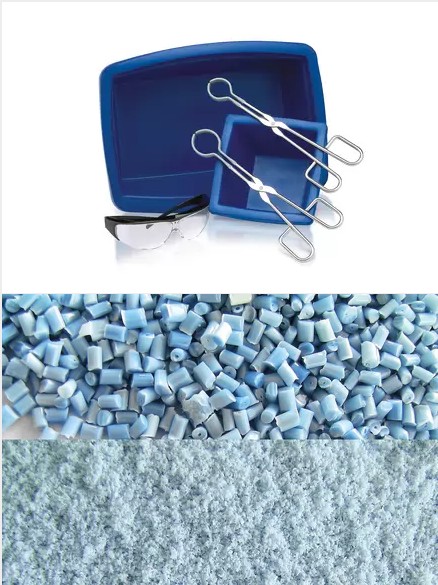

Bildene viser fra venstre: polymerprøve preparert med MM400-Cryokit, Polymerprøve preparert med CryoMill og Polymerprøve preparert med MM500 Control

Hvordan velge rett mølle?

RETSCHs laboratoriemøller er et utmerket valg for batteriforskningsapplikasjoner og for mekanisk prøvepreparering før analyse. Den omfattende porteføljen, inkludert kjeftknusere, rotormøller, skjærekverner, knivmøller, kulemøller, mortelkverner og tilleggsutstyr, gir enestående allsidighet og brukervennlighet.

RETSCHs kulemøller er for eksempel utviklet for å møte forskningsbehov. De kan brukes i en hanskeboks og muliggjør håndtering i kontrollerte atmosfærer, med luftingslokk og sikkerhetslukking som sikrer trygg transport av beholderene. For å håndtere termiske forhold under malingsprosessen tilbyr enkelte modeller temperaturkontroll. Kulemøllene er kompatible med et bredt utvalg av beholderei ulike størrelser og materialer.

RETSCH tilbyr omfattende rådgivning for å velge det beste utstyret til en spesifikk applikasjon. For å forenkle utvelgelsesprosessen visualiseres egenskapene og styrkene til hver kulemøllemodell i en graf. I eksemplene nedenfor er det lett å se at den planetariske kulemøllen PM 300 gir fordeler når det gjelder kraft, sluttfinhet og maksimal kvernglassvolum sammenlignet med Mixer Mill MM 500 control, som på sin side tilbyr enklere håndtering, allsidighet og muligheten til å kontrollere temperaturen under prosessen. Disse grafene og mer utfyllende produktinformasjon finner du på Retsch sine nettsider Retsch.com

Laboratoriekulemøller med aktiv temperaturkontroll

Materialbehandling i kulemøller genererer ofte høye temperaturer, over 80°C, noe som kan påvirke prosessen negativt når man arbeider med temperatursensitive prøver. Nedkjøling eller til og med frysing av prøve­materialer kan være nødvendig for å lette størrelsesreduksjon, forhindre agglomerering, opprettholde prøvens integritet for videre analyse eller kontrollere mekanokjemiske reaksjoner.

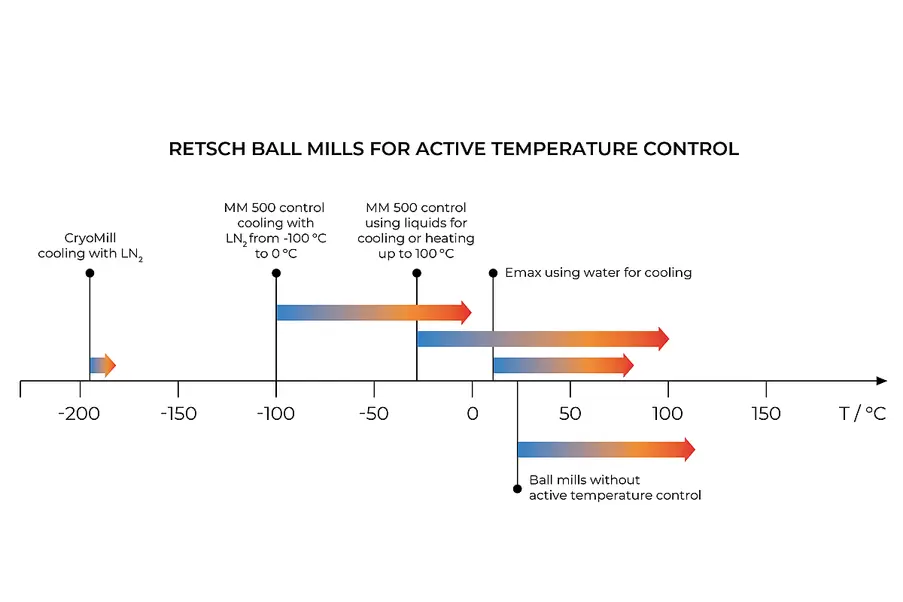

Temperaturøkningen skyldes hovedsakelig støt- og friksjonseffekter i beholderen og påvirkes av møllens design og dens evne til å avlede varme. RETSCH tar hensyn til disse faktorene ved å tilby kulemøller med aktive temperaturkontrollalternativer for å opprettholde lave temperaturer i beholderen under maling eller for å fryse prøver for å gjøre dem sprø.

Retsch GmbH er en del av Verder Scientific gruppen.

Verder Scientific eier selskapene Retsch, Microtrac, Carbolite Gero, Eltra og QATM, hvert av disse selskapene er ledende innen sine områder som er hhv. Mølling & sikting, partikkelkarakterisering, varemebehansling, elementanalyse og materialografi.
Sammen dekker disse selskapene et store deler av batteriutviklings, batteriproduksjons, og batteriresirkuleringsprosessene.

Last ned Verder Scientific sin batteri teknologi brosjyre her
